很多App实现的定制ollvm框架中都有goron框架的影子，或多或少的借鉴了它的功能
很多App实现的定制ollvm框架中都有goron框架的影子，或多或少的借鉴了它的功能，包括
间接跳转,并加密跳转目标(-mllvm -irobf-indbr)
间接函数调用,并加密目标函数地址(-mllvm -irobf-icall)
间接全局变量引用,并加密变量地址(-mllvm -irobf-indgv)
字符串(c string)加密功能(-mllvm -irobf-cse)
过程相关控制流平坦混淆(-mllvm -irobf-cff)
想要了解怎么针对这些混淆功能完成去混淆，势必要先对其混淆过程有所了解，那么第一步就是对goron框架的编译使用
一、环境配置
环境：MacBook Pro 16G
cmake：cmake version 3.26.3
Android Studio NDK：21.1.6352462
二、编译过程
2.1 工程选定
1
2
3
| git clone https://github.com/amimo/goron.git
cd goron
git checkout llvm-9.0.0
|
2.2 编译
1
2
| cmake -DCMAKE_BUILD_TYPE=Release -DLLVM_ENABLE_ASSERTIONS=ON -DLLVM_ENABLE_PROJECTS=clang -G "Unix Makefiles" -DCMAKE_INSTALL_PREFIX=/You/Install/Dir/llvm-project-install -S llvm -B build
cmake -B build -- -j12 install
|
LLVM_ENABLE_PROJECTS：参数只需开启clang编译器一个工程即可 CMAKE_INSTALL_PREFIX：（可选参数）设置编译后可执行文件、动态库、静态库、头文件等等统一的放置路径
编译完成之后就可以在bin目录下看到这些可执行文件了
1
2
3
4
5
6
7
8
9
10
| FileCheck llvm-cat llvm-opt-fuzzer
arcmt-test llvm-cfi-verify llvm-opt-report
bugpoint llvm-config llvm-pdbutil
c-arcmt-test llvm-cov llvm-profdata
c-index-test llvm-cvtres llvm-ranlib
clang llvm-cxxdump llvm-rc
clang++ llvm-cxxfilt llvm-readelf
clang-9 llvm-cxxmap llvm-readobj
clang-check llvm-diff llvm-rtdyld
clang-cl llvm-dis llvm-size
|
三、集成到NDK
替换原有的NDK目录下的clang文件即可，首先在local.properties中配置好ndk.dir，接着替换clang、clang++文件即可
1
2
| cp /Path/You/Install/Dir/llvm-project-install/bin/clang-9 /Android/sdk/ndk/21.1.6352462/toolchains/llvm/prebuilt/darwin-x86_64/bin/clang
cp /Path/You/Install/Dir/llvm-project-install/bin/clang-9 /Android/sdk/ndk/21.1.6352462/toolchains/llvm/prebuilt/darwin-x86_64/bin/clang++
|
配置完clang之后还需要在build.gradle中配置需要混淆组件，如下
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| defaultConfig {
applicationId "com.example.myapplication"
minSdk 24
targetSdk 33
versionCode 1
versionName "1.0"
testInstrumentationRunner "androidx.test.runner.AndroidJUnitRunner"
externalNativeBuild {
cmake {
cppFlags "-mllvm -irobf-cff"
}
}
}
|
配合so函数如下
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| #include <jni.h>
#include <string>
char text[256] = {0};
extern "C" JNIEXPORT jstring JNICALL
Java_com_example_myapplication_MainActivity_stringFromJNI(
JNIEnv* env,
jobject /* this */,
jint val) {
if (val == 0) {
strcpy(text, "Hello from C++");
}
else if (val == 1) {
strcpy(text, "value is 1");
}
else if (val == 2) {
strcpy(text, "value is 2");
}
else if (val == 4) {
strcpy(text, "value is 4");
}
else if (val == 8) {
strcpy(text, "value is 8");
}
else if (val == 16) {
strcpy(text, "value is 16");
}
else if (val == 32) {
strcpy(text, "value is 32");
}
else if (val == 64) {
strcpy(text, "value is 64");
}
else if (val == 3) {
strcpy(text, "value is 3");
}
else if (val == 65535) {
strcpy(text, "value is 65535");
}
else {
strcpy(text, "value is default");
}
return env->NewStringUTF(text);
}
|
运行查看效果
四、混淆效果对比

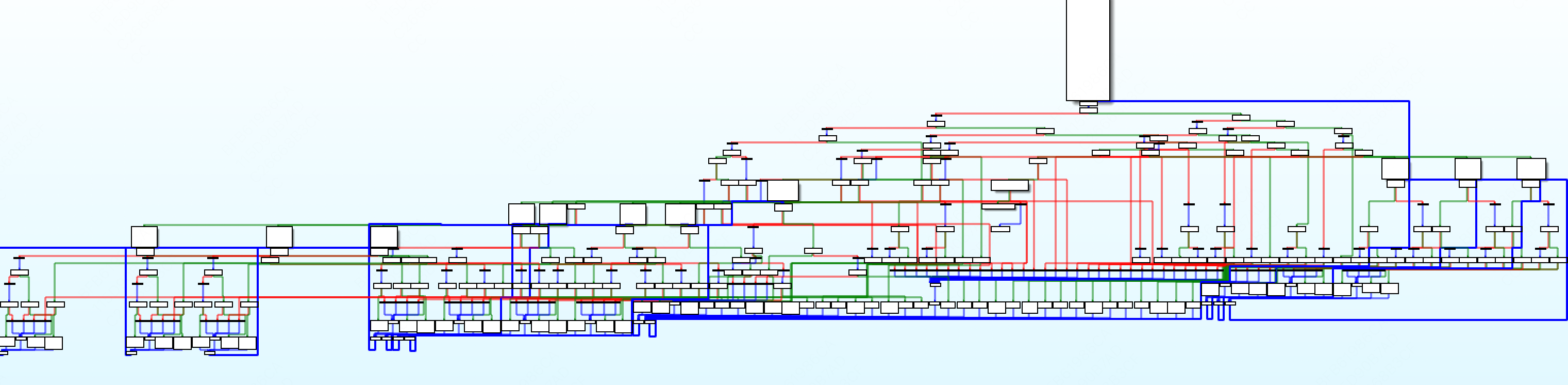

- fla混淆后的效果

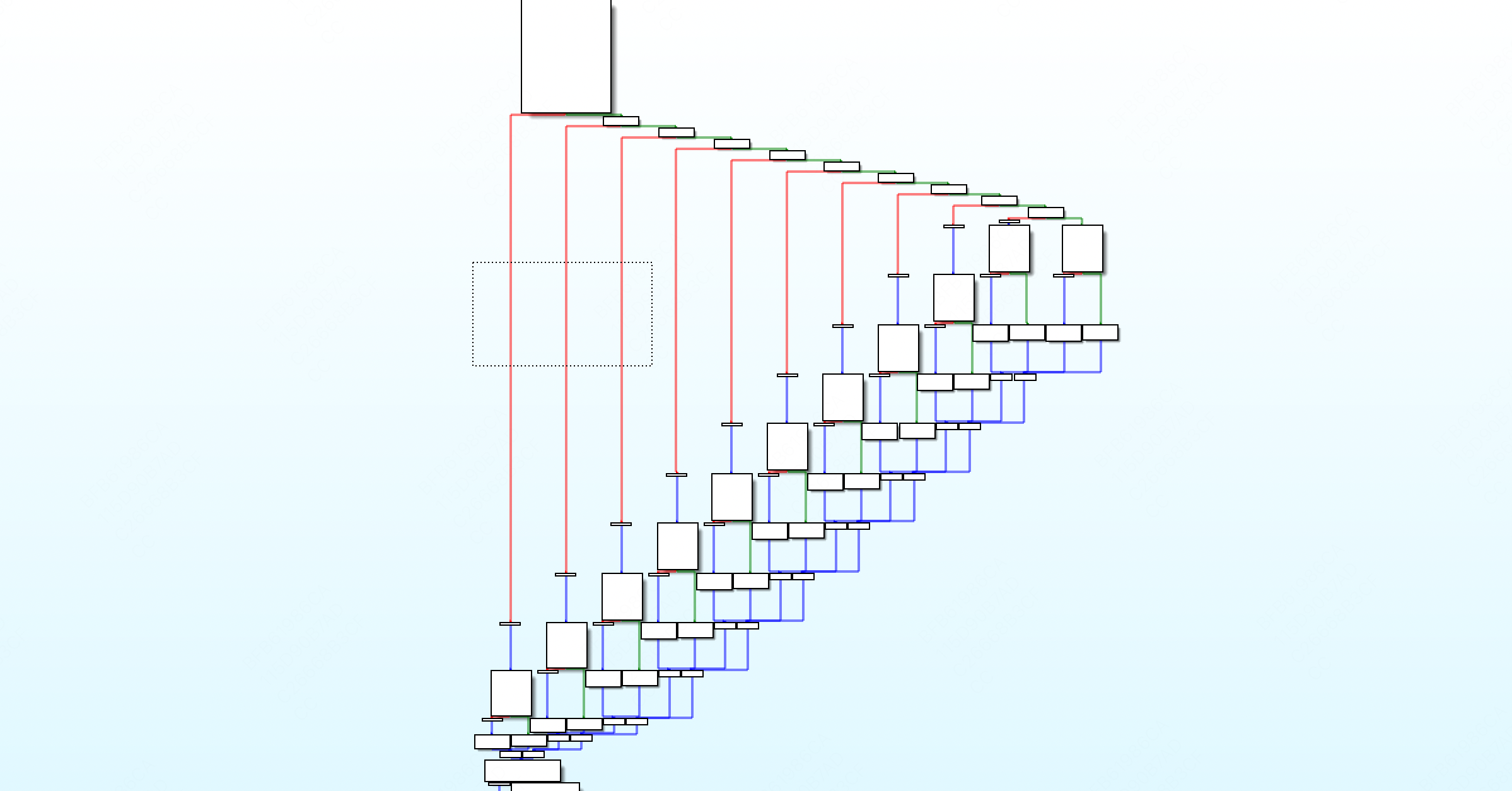

- cse混淆后的效果
每个字符都对应一个加密函数
- indgv混淆后的效果
字符串都通过全局变量来获取

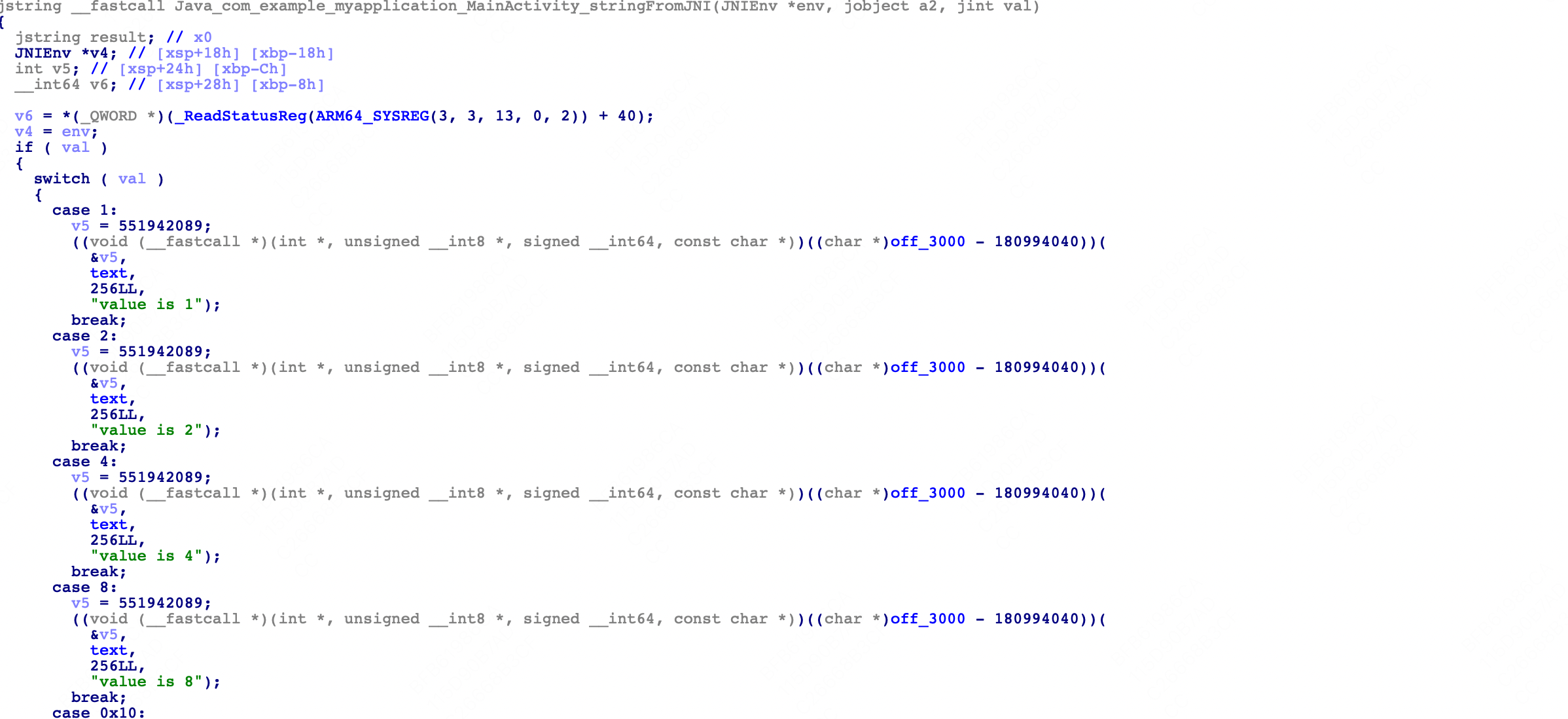

- icall混淆后的效果

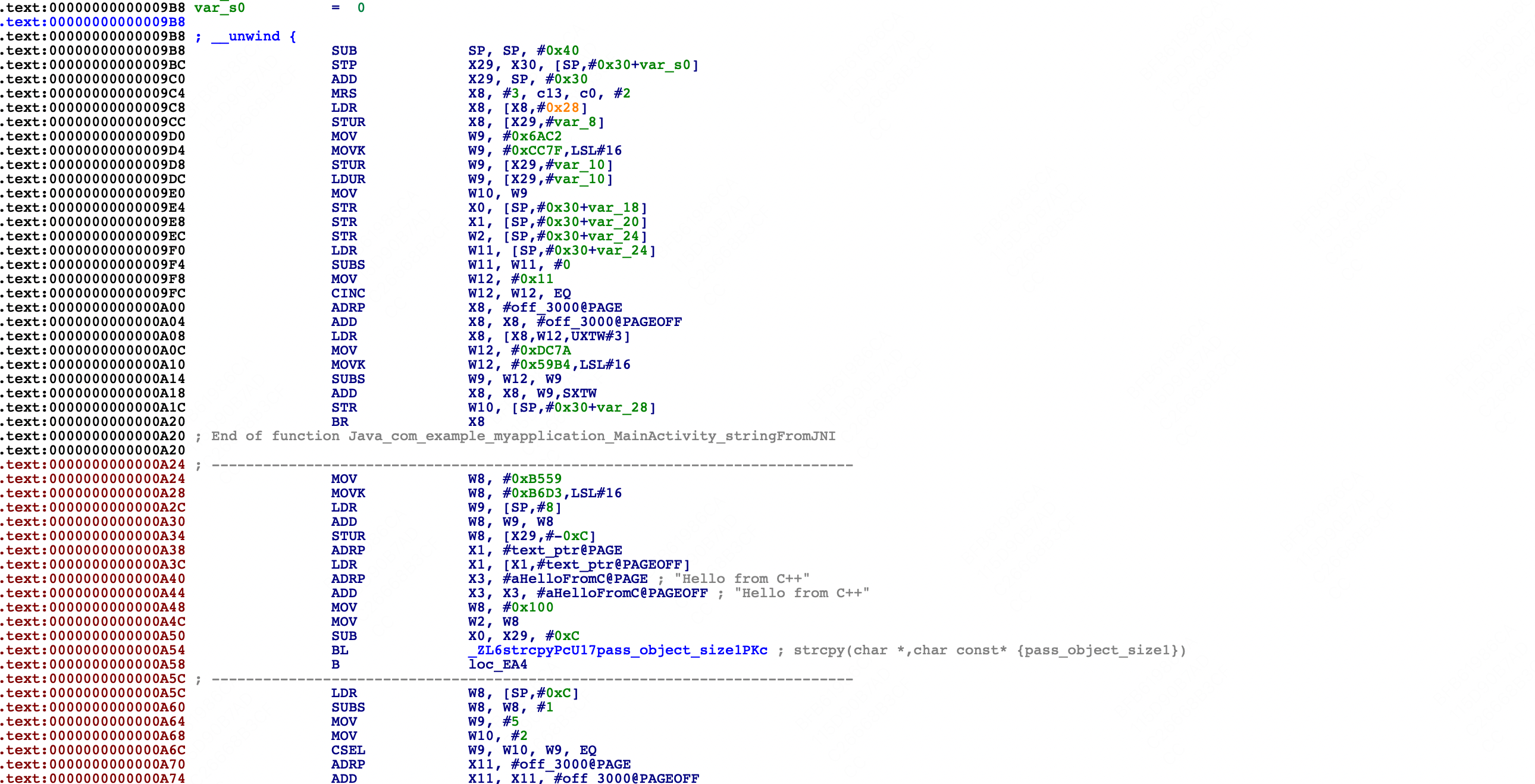

- indbr混淆后的效果
截断了函数流程
每个字符都对应一个加密函数
字符串都通过全局变量来获取
截断了函数流程
